Соединительные размеры навесного оборудования

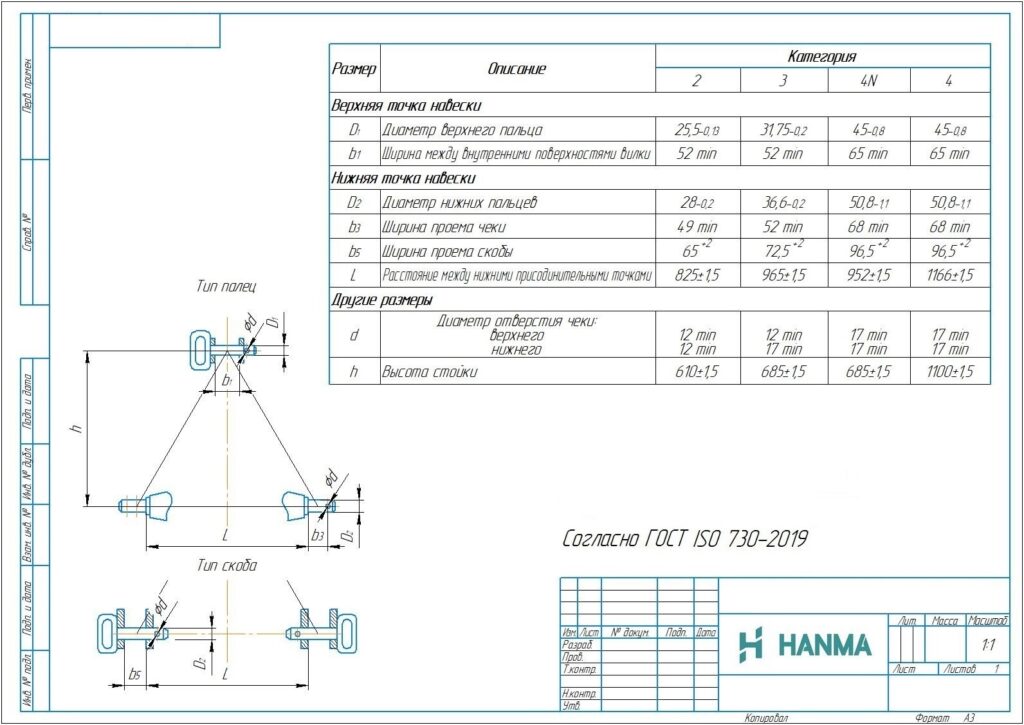

Присоединительные размеры навесного оборудования на трехточечную сцепку тракторов
Трехточечная навеска трактора

Технические характеристики 3-х точечного навесного устройства.

Стандартом определены 5 основных категорий трехточечной навески. Самая мощная 4-ая категория имеет толстые усиленные тяги и пальцы большого диаметра для стыковки с оборудованием (орудиями). Также выделят промежуточные категории навески 2N, 3N, 4N. Отличие этих категорий в том что они имеют геометрические размеры тяг предыдущей категории, но с размерами соединительных пальцев своей категории.

Например: Категория навески 3N имеет размерные характеристики навески 2 категории, за исключением диаметра отверстий шарниров под стыковочные пальцы на концах верхней и нижних тяг, которые относятся к категории 3.

Технические характеристики 3-х точечного навесного устройства

Категория

Трактора

Размер пальца

Расстояние между нижними тягами

Тяговая мощность

Верхняя тяга

Нижние тяги

0

Мототракторы

17 мм (5⁄8″)

17 мм (5⁄8″)

500 мм (20″)

<15 кВт (<20 л.с.)

1

Минитракторы Уралец, Рустрак, Русич, Синтай, Японские минитракторы

19 мм (3⁄4″)

22.4 мм (7⁄8″)

718 мм (28″)

15-35 кВт (20-45 л.с.)

2

МТЗ 80, 82

25.5 мм (1″)

28.7 мм (1 1⁄8″)

870 мм (34″)

30-75 кВт (40-100 л.с.)

3

МТЗ 1221, 1523, Кировец К525

31.75 мм (1 1⁄4″)

37.4 мм (1 7⁄16″)

1010 мм (40″)

60-168 кВт (80-225 л.с.)

4

МТЗ 2022, Кировец К700 7М, Ростсельмаш, КамТЗ

45 мм (1 3⁄4″)

51 мм (2″)

1220 мм (48″)

135-300 кВт (180-400 л.с.)

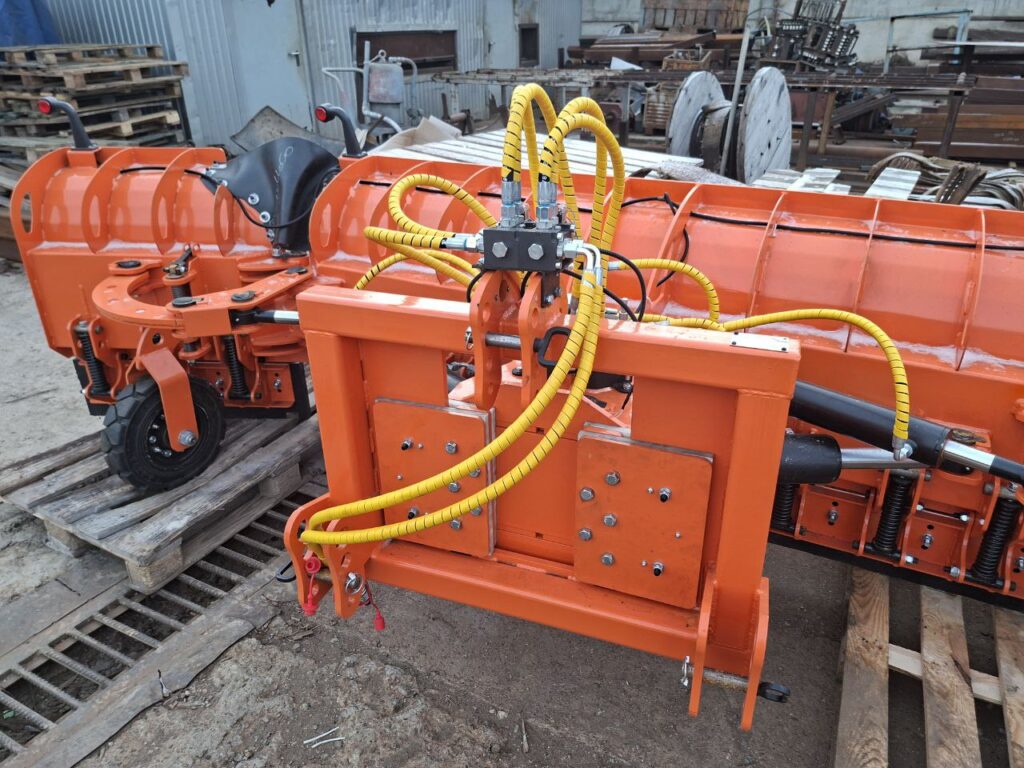

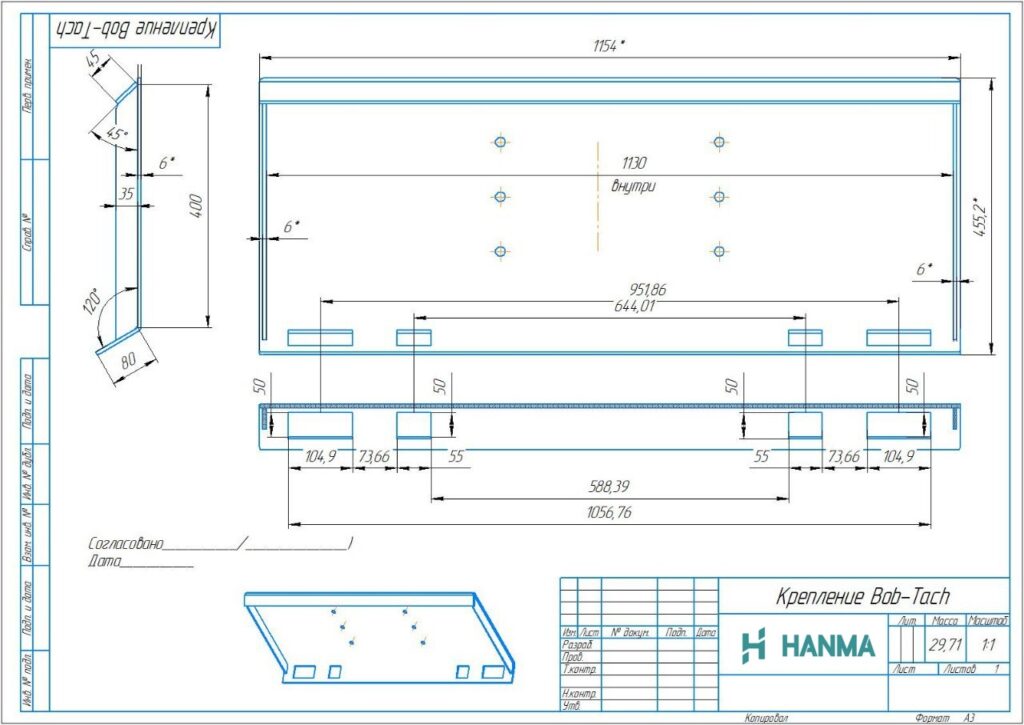

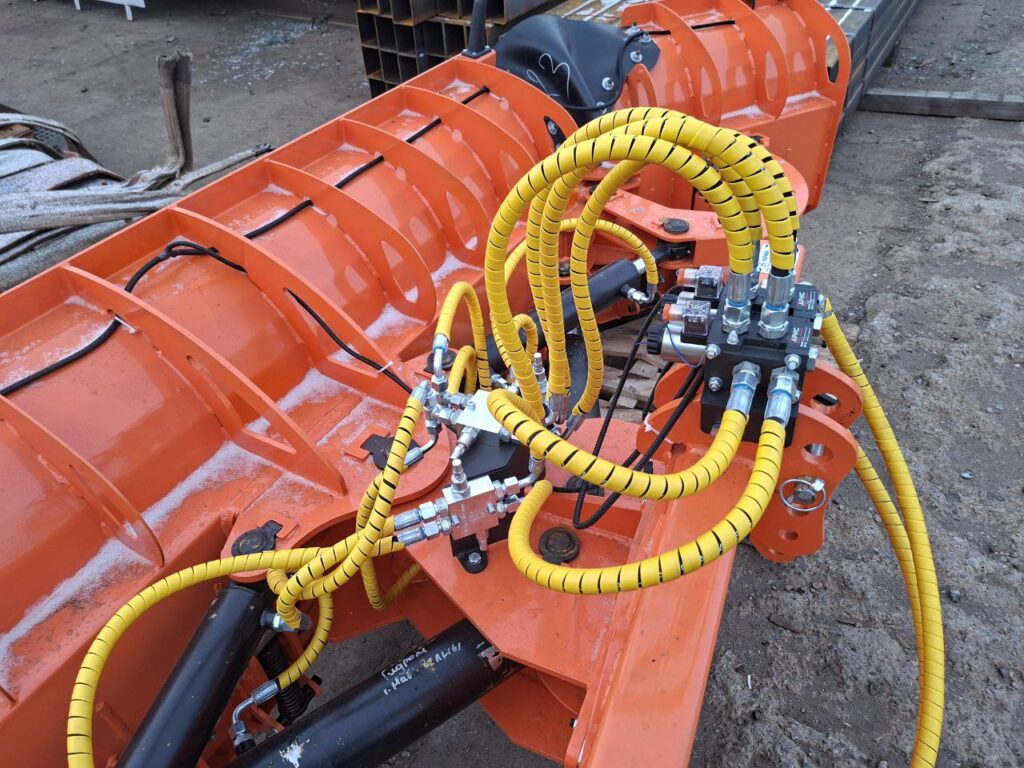

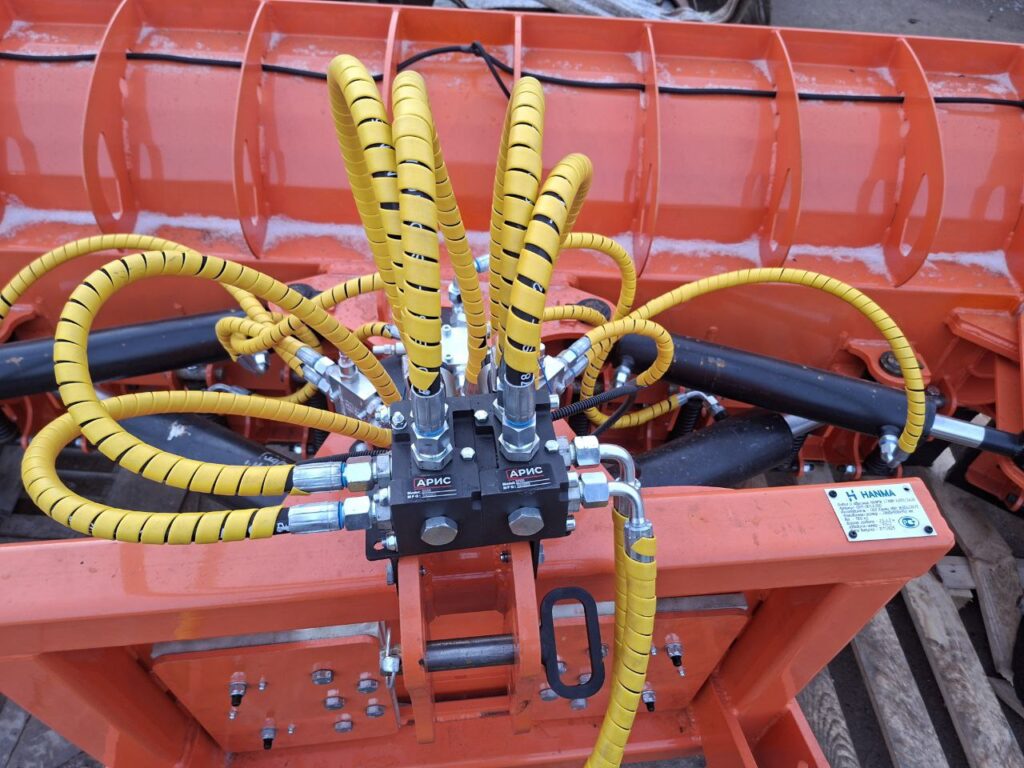

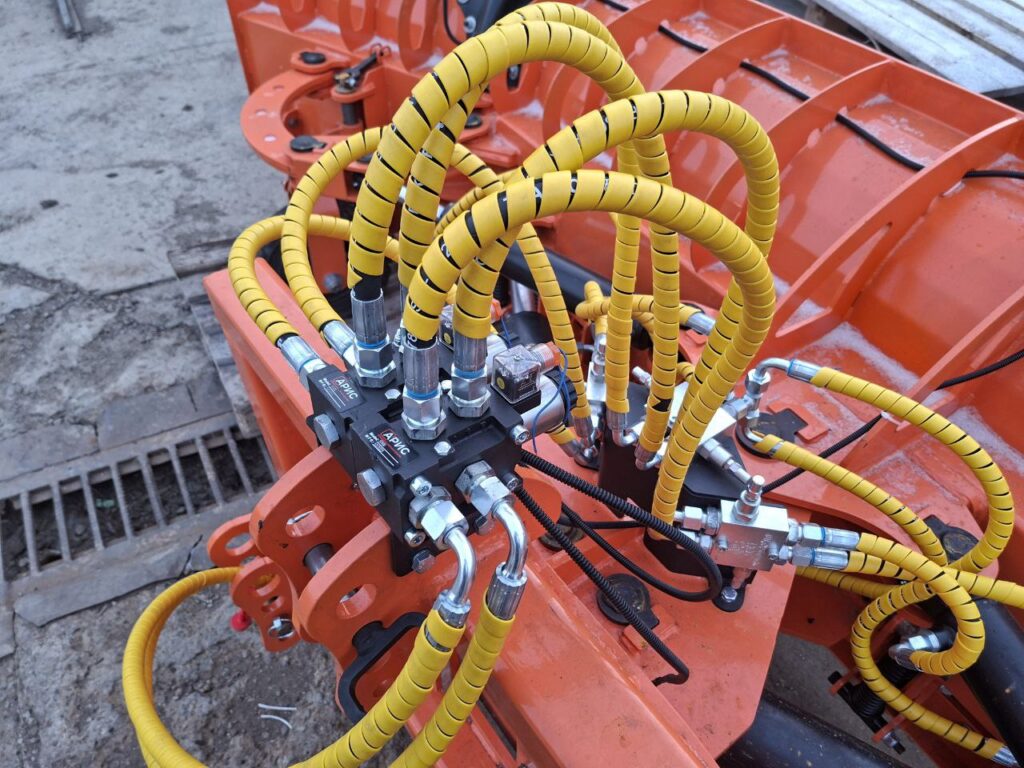

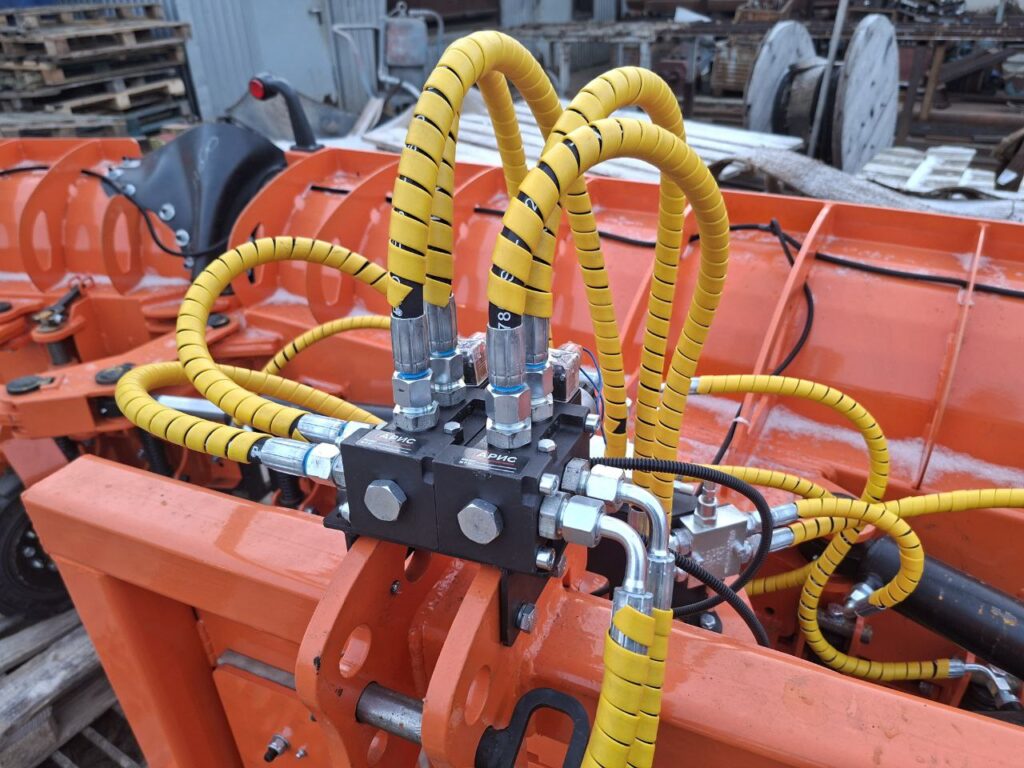

Соединительные размеры навесного оборудования

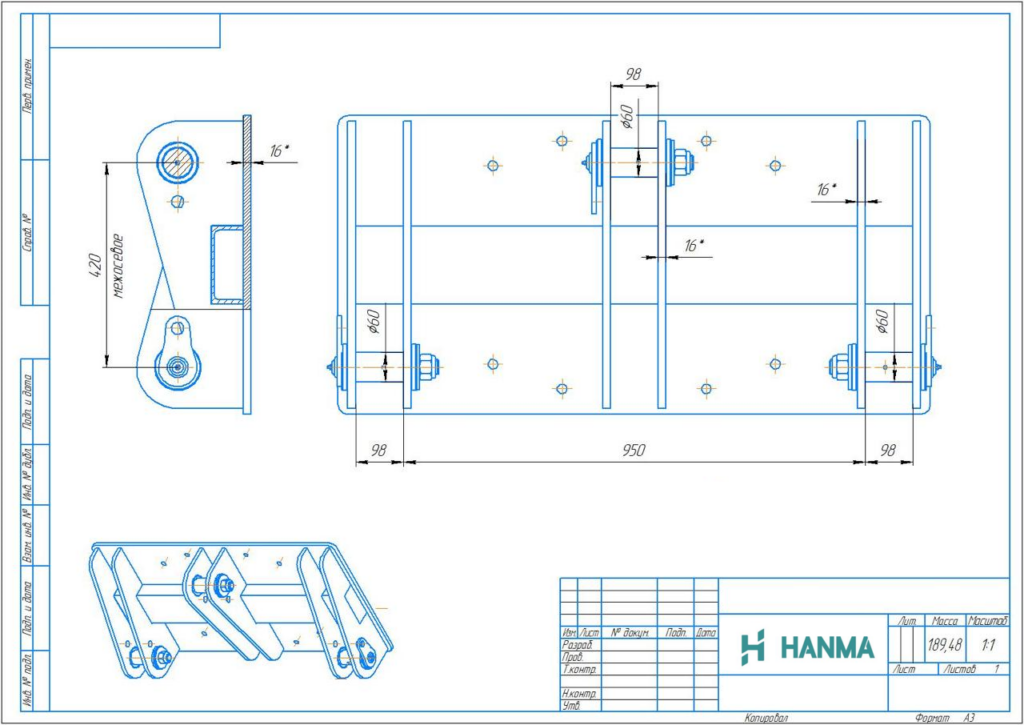

Крепежные размеры ковшей и навесного оборудования на КУН, вариант крепления на пальцах
Чертеж ковша на КУН на пальцах

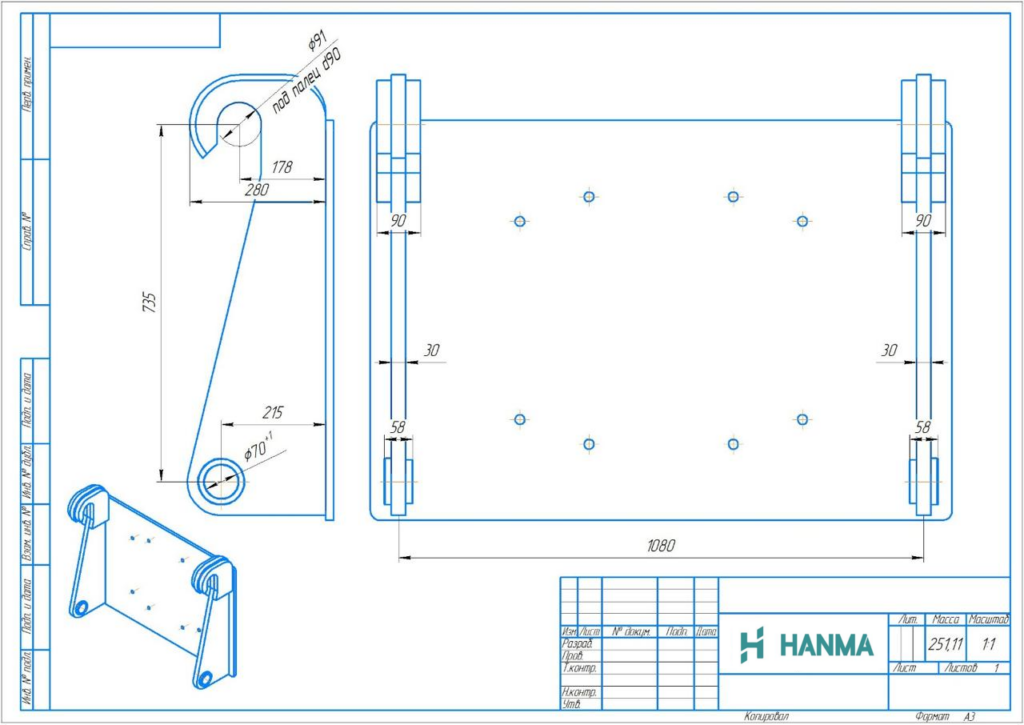

Крепежные размеры ковшей и навесного оборудования на КУН, вариант быстросъемного крепления ЕВРО
Ковш на КУН Евро
